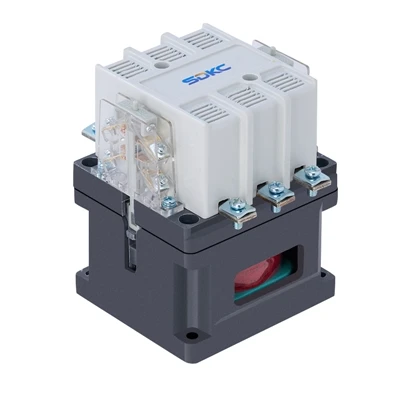

Kako odabrati nazivnu struju (ampere) kontaktora

Odabir ampera akontaktorključno je i uobičajeno inženjersko pitanje, koje zahtijeva sveobuhvatno razmatranje više čimbenika kao što su vrsta opterećenja i radni uvjeti.

I. Određivanje vrste opterećenja

1. Otporno opterećenje

Karakteristike: Stabilna struja, bez udarne struje. Primjeri: grijaći elementi, električne peći, žarulje sa žarnom niti.

Metoda odabira: nazivna struja kontaktora veća ili jednaka nazivnoj struji opterećenja

2. Induktivno opterećenje (najčešće)

Karakteristike: Generira udarnu struju mnogo veću od nazivne struje tijekom pokretanja. Primjeri: motori, transformatori, solenoidni ventili.

Metoda odabira: Moraju se uzeti u obzir početna struja i učestalost pokretanja. Natpisna pločica motora obično označava nazivnu struju i umnožak struje pokretanja. Za precizniji odabir, pogledajte priručnik za proizvod kontaktora, koji obično preporučuje odgovarajući model kontaktora na temelju snage motora i nazivnog napona.

3. Kapacitivno opterećenje

Karakteristike: Generira vrlo veliku udarnu struju u trenutku spajanja. Primjeri: kompenzacijski kondenzatori, sklopni izvori napajanja.

Metoda odabira: Zahtijeva odabir namjenskog kontaktora koji može podnijeti visoku udarnu struju ili dodavanje otpornika-ograničenja struje.

4. Svjetlosno opterećenje

Karakteristike: Jako variraju ovisno o vrsti svjetiljke. LED svjetla i-štedne žarulje imaju relativno male udarne struje, dok natrijeve žarulje i metalhalogene žarulje imaju vrlo visoke početne struje.

Metoda odabira: Konzultirajte tehničke parametre žarulje da biste razumjeli njezinu početnu struju i stacionarnu-struju. Općenito, treba odabrati kontaktor s nazivnom strujom za jednu klasu većom od struje stabilnog-stanja lampe.

II: Razmotrite posebne radne uvjete

Ako je vaš scenarij primjene zahtjevan, možda ćete morati odabrati kontaktor jednu klasu više.

1. Česta pokretanja i zaustavljanja, trčanje, kočenje unatrag

Ovo odgovara kategoriji uporabe AC-4. Struje spajanja i odvajanja su u ovom slučaju vrlo velike, uzrokujući ozbiljna oštećenja kontakata.

Nazivna struja za AC-4 mnogo je niža od one za AC-3. Odabir se mora temeljiti na krivulji ili koeficijentu smanjenja snage proizvođača; tipično treba odabrati kontaktor jednu ili čak dvije klase viši od AC-3.

Primjer: Kontaktor od 40 A koji se koristi za motor od 15 kW u uvjetima AC-3 može zahtijevati kontaktor od 65 A ili više za uvjete AC-4.

2. Visoka temperatura okoline

Kada se sklopnici ugrade unutar električnog ormarića, njihov-kapacitet prijenosa struje smanjit će se ako temperatura okoline prijeđe 40 stupnjeva. Pogledajte temperaturnu-krivulju smanjenja snage proizvođača.

3. Gustoća ugradnje

Kada se više kontaktora instalira jedan-pored-blizu jedan drugome, međusobno će utjecati na rasipanje topline, što zahtijeva razmatranje smanjenja snage.
