Kako izračunati strujni - nosivi kapacitet razvodne kutije?

Izračun struje - nosivosti razvodne kutije ključni je korak u osiguravanju sigurnog i učinkovitog rada električnog sustava. Kao dobavljač razvodnih kutija, razumijem važnost ovog izračuna za naše kupce. U ovom blogu podijelit ću neke ključne uvide i metode o tome kako izračunati trenutni - nosivi kapacitet razvodne kutije.

Razumijevanje osnova struje - Nosivost

Kapacitet nosivosti struje, također poznat kao ampacitet, maksimalna je količina električne struje koju vodič ili razvodna kutija mogu kontinuirano nositi pod normalnim radnim uvjetima bez prekoračenja svoje temperaturne vrijednosti. Prekoračenje ovog kapaciteta može dovesti do pregrijavanja, što može uzrokovati oštećenje izolacije, kratke spojeve, pa čak i požare.

Čimbenici koji utječu na struju - nosivost razdjelne kutije

1. Materijal vodiča: Vrsta materijala vodiča koji se koristi u razvodnoj kutiji igra značajnu ulogu u određivanju njezine nosivosti struje. Bakar i aluminij su najčešće korišteni materijali. Bakar ima veću vodljivost od aluminija, što znači da može provesti više struje za istu površinu poprečnog presjeka. Na primjer, bakreni vodič obično može nositi oko 1,2 - 1,5 puta više struje od aluminijskog vodiča iste veličine.
2. Veličina vodiča: Površina poprečnog presjeka vodiča izravno je proporcionalna njegovoj nosivosti struje. Veća površina presjeka omogućuje protok više elektrona, smanjujući otpor i stvaranje topline. Električni kodovi obično sadrže tablice u kojima je navedena strujna snaga vodiča na temelju njihove veličine i materijala. Na primjer, bakrena žica promjera 14 ima nižu strujnu snagu u usporedbi s bakrenom žicom promjera 10.
3. Temperatura okoline: Temperatura okoline utječe na strujni kapacitet razvodne kutije. Više temperature okoline smanjuju sposobnost vodiča da odvodi toplinu, što zauzvrat smanjuje struju - nosivost. Na primjer, ako je razvodna kutija instalirana na toplom tavanu, njezina struja će biti manja nego da je postavljena u hladnijem podrumu. Kao opće pravilo, za svaki porast temperature okoline od 1°C iznad nazivne temperature, strujna snaga vodiča smanjuje se za određeni postotak.
4. Broj vodiča u kanalu: Kada je više vodiča instalirano u cjevovodu (kao što je cjevovod), toplina koju stvara svaki vodič može se akumulirati, smanjujući ukupnu nosivost struje. Nacionalni električni kodeks (NEC) daje faktore smanjenja za različite brojeve strujnih vodiča u kanalu. Na primjer, ako postoji više od tri strujna vodiča u cjevovodu, strujna snaga svakog vodiča mora biti smanjena.
5. Vrsta izolacije: Vrsta izolacije koja se koristi na vodičima također utječe na nosivost struje. Različiti izolacijski materijali imaju različite temperaturne vrijednosti, koje određuju maksimalnu temperaturu koju vodič može postići bez oštećenja. Na primjer, vodiči s termoplastičnom izolacijom (kao što je THHN) imaju različitu jakost struje u usporedbi s onima s gumenom izolacijom.

Korak po korak proračun nosivosti struje

1. Odredite zahtjeve za opterećenje: Prvo morate izračunati ukupno električno opterećenje koje će biti spojeno na razvodnu kutiju. To uključuje sva svjetla, uređaje, motore i druge električne uređaje. Za otporna opterećenja (kao što su žarulje sa žarnom niti), snaga (P) u vatima povezana je sa strujom (I) i naponom (V) formulom P = IV. Za induktivna opterećenja (kao što su motori), možda ćete morati uzeti u obzir faktor snage. Nakon što ste izračunali ukupnu snagu svih opterećenja, možete pronaći ukupnu struju pomoću formule I = P/V.
   • Na primjer, ako imate razvodnu kutiju koja napaja grijač od 1000 W i motor od 500 W u sustavu od 120 V, ukupna snaga je P = 1000+500 = 1500 W. Ukupna struja je I = 1500/120 = 12,5 ampera.
2. Odaberite materijal i veličinu vodiča: Na temelju izračunate ukupne struje, trebate odabrati odgovarajući materijal i veličinu vodiča. Pogledajte tablice električnih kodova kako biste pronašli vodič s dovoljnom jakošću. Na primjer, ako je vaša izračunata struja 12,5 ampera, možete odabrati bakrenu žicu promjera 14, koja ima snagu struje od 15 ampera pri određenoj temperaturnoj ocjeni prema NEC-u.
3. Primijenite faktore smanjenja: Ako uvjeti ugradnje odstupaju od standardnih uvjeta (kao što je visoka temperatura okoline ili više vodiča u kanalu), morate primijeniti faktore smanjenja na ampaktnost odabranog vodiča. Na primjer, ako je temperatura okoline 40°C, a vodič je naznačen za 30°C, a faktor smanjenja za ovu temperaturnu razliku je 0,82, morate pomnožiti snagu struje vodiča s 0,82.
4. Provjerite snagu prekidača ili osigurača: Prekidač ili osigurač koji štiti razvodnu kutiju treba imati odgovarajuću vrijednost kako bi se spriječile situacije prekomjerne struje. Nazivna snaga prekidača trebala bi biti nešto viša od izračunate struje, ali ne bi trebala premašiti snagu struje vodiča nakon smanjenja. Na primjer, ako je vaša izračunata i smanjena struja 10 ampera, možete odabrati prekidač od 15 ampera.

Važnost točnog izračuna

Precizan izračun struje - nosivosti je bitan iz više razloga. Prvo, osigurava sigurnost električnog sustava. Preopterećenje razvodne kutije može dovesti do pregrijavanja, što može oštetiti opremu i predstavljati opasnost od požara. Drugo, pomaže u učinkovitom radu sustava. Korištenje vodiča s odgovarajućom jakošću smanjuje gubitke snage zbog otpora, što može uštedjeti energiju i smanjiti operativne troškove.

Preporuke proizvoda

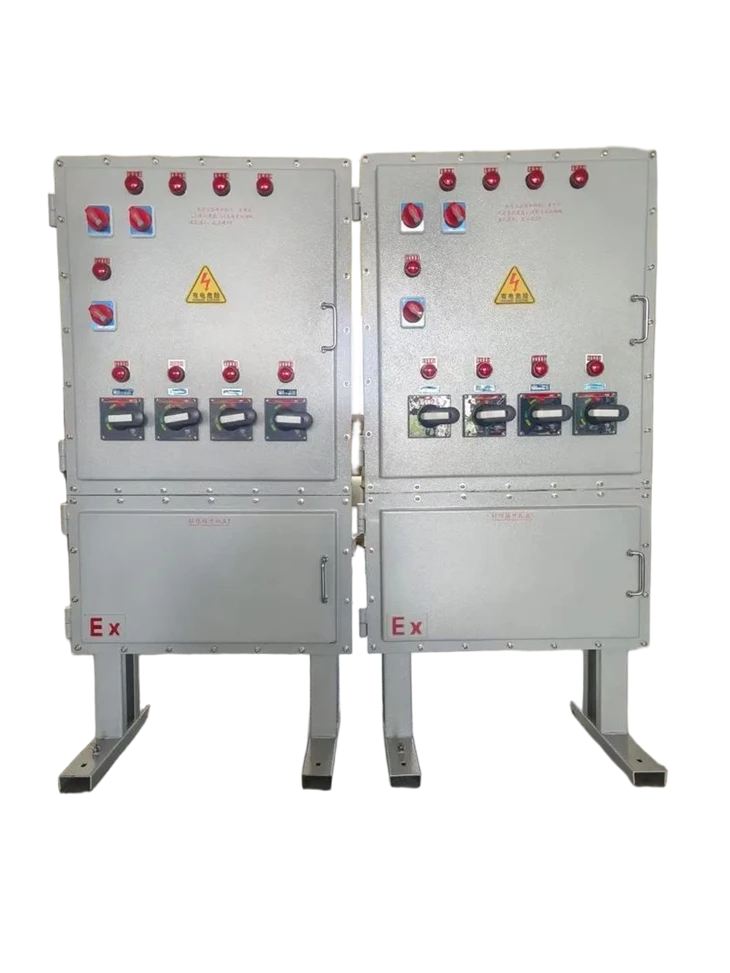

Kao dobavljač razdjelnih kutija, nudimo širok raspon visokokvalitetnih razvodnih kutija kako bismo zadovoljili različite potrebe kupaca. NašeRazvodna kutija elektropokretača motoradizajniran je za aplikacije koje uključuju motore, pružajući pouzdanu kontrolu i zaštitu. TheSamostojeći električni ormarićje izvrsna opcija za distribuciju električne energije velikih razmjera, nudeći dovoljno prostora za komponente. A za opasna okruženja, našRazvodna kutija u ormaru otpornom na eksplozijuosigurava siguran rad.

Kontaktirajte nas za više informacija

Ako ste zainteresirani za naše razdjelne kutije ili trebate dodatnu pomoć u izračunu trenutnog - nosivog kapaciteta za vaš specifični projekt, potičemo vas da nas kontaktirate radi rasprave o nabavi. Naš tim stručnjaka spreman je pružiti vam detaljne informacije i smjernice kako biste osigurali pravi izbor za svoje električne potrebe.

Reference

• Nacionalni električni kodeks (NEC)
• Priručnik za električne instalacije, razna izdanja
• Specifikacije proizvođača za vodiče i razvodne kutije
